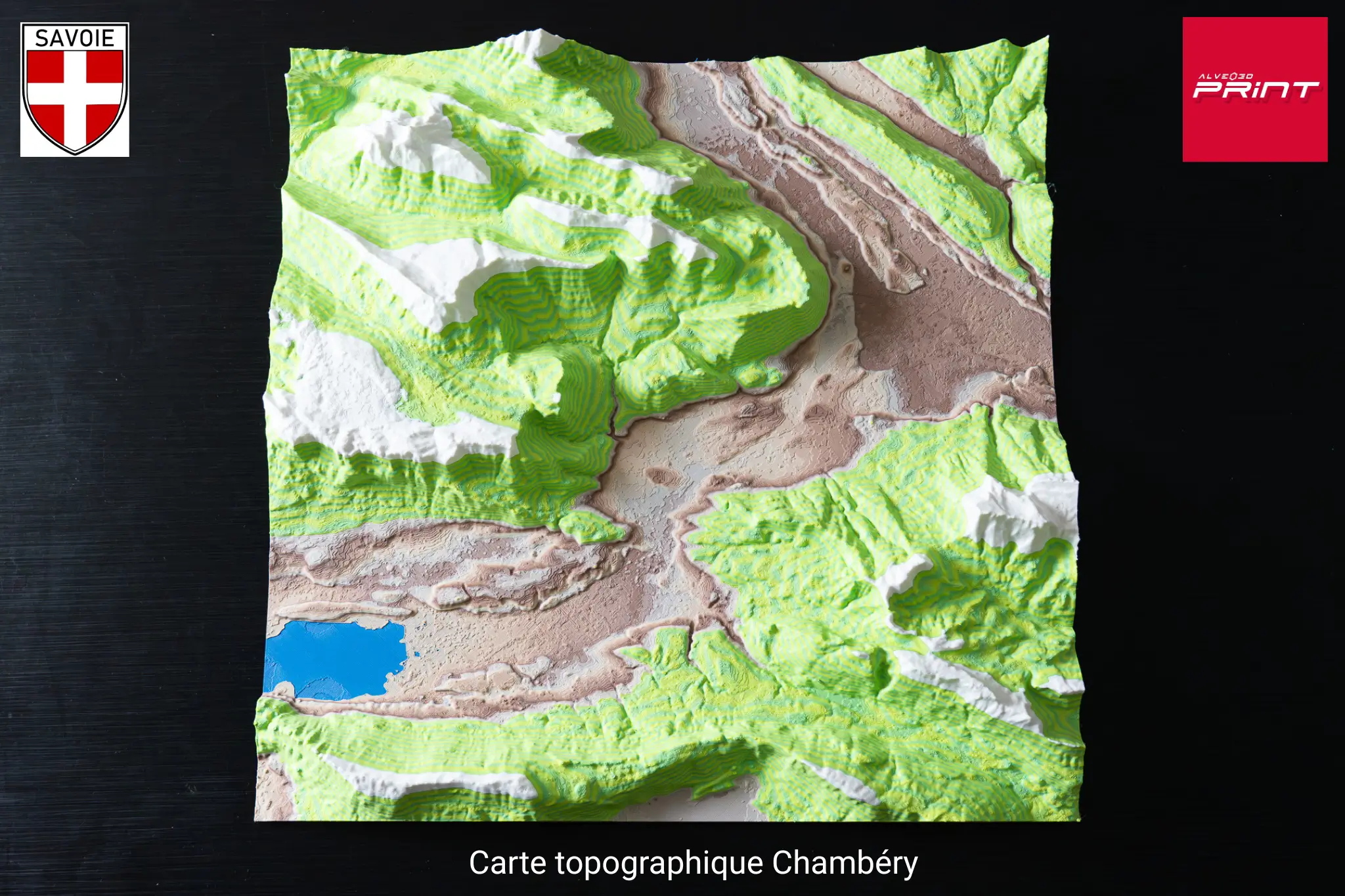

Que ce soit pour l’urbanisme, l’éducation ou la décoration, la création de maquettes topographiques précises est devenue accessible grâce à l’impression 3D. Récemment, nous avons relevé un défi de taille : réaliser une maquette ultra-détaillée du bassin Chambérien en 3D. Un projet grand format destiné à être présenté au Salon Connexion Industrie 2026 à l’aéroport de Chambéry.
Voici toutes les étapes de fabrication, depuis la récupération du modèle STL jusqu’à l’impression finale.
1. Obtenir le modèle 3D STL de la zone topographique
La première étape consiste à générer un fichier 3D de la zone géographique souhaitée.
Pour cela, nous utilisons le site TouchTerrain :
https://touchterrain.geol.iastate.edu/
Cet outil permet de sélectionner n’importe quelle zone du globe directement sur une carte topographique, puis de générer automatiquement un fichier STL prêt pour l’impression 3D.
Il suffit de :
- choisir la zone géographique souhaitée
- définir les dimensions de la maquette
- ajuster l’exagération verticale si nécessaire
- lancer la génération du fichier STL
Dans notre cas, nous avons sélectionné la zone du bassin chambérien afin d’obtenir une représentation fidèle du relief local.

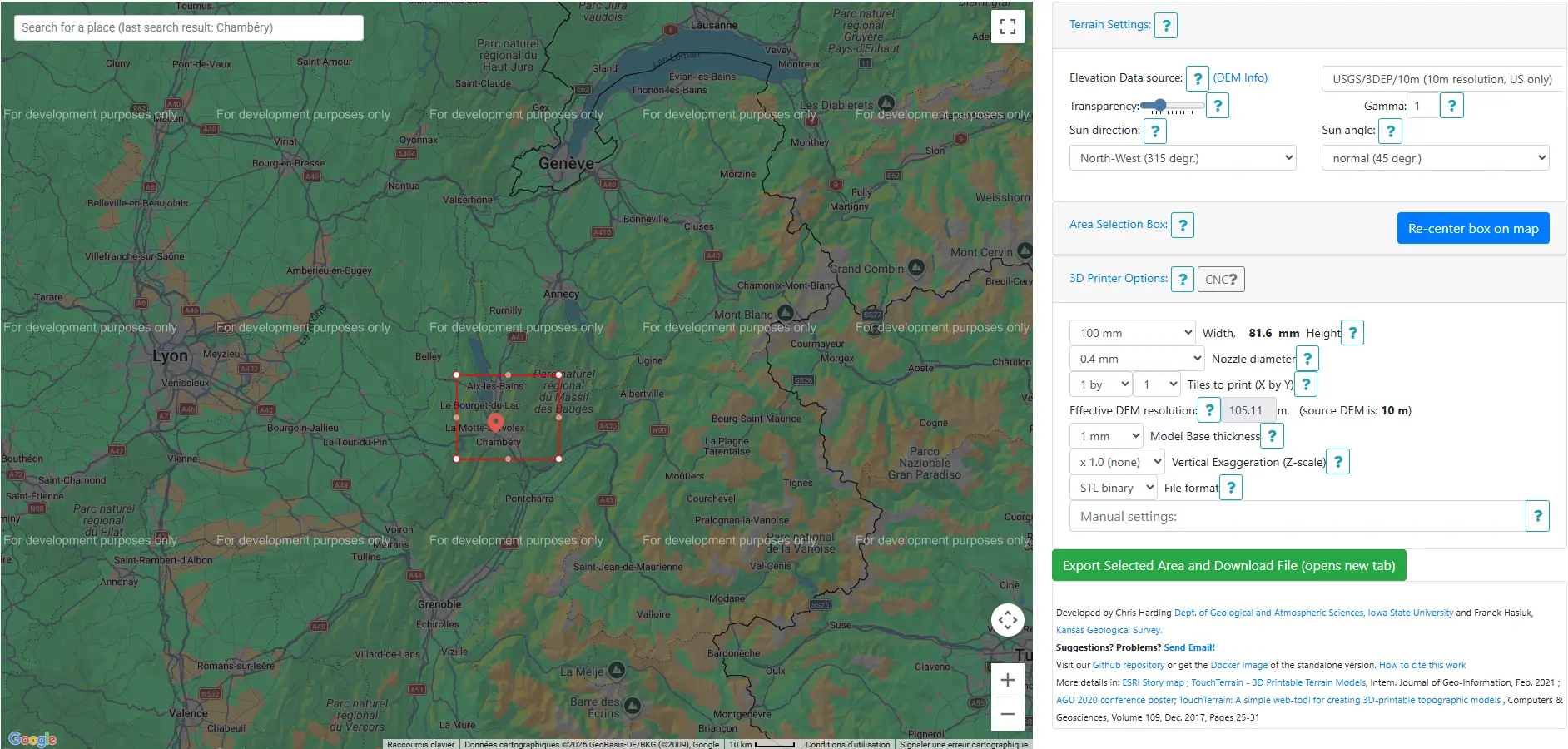

Capture d’écran du site touchterrain.geol.iastate.edu
2. Importer le fichier dans un slicer
Une fois le fichier STL généré, nous l’importons dans un logiciel de découpe (slicer), comme par exemple :
- PrusaSlicer
- Bambu Studio
- Orca Slicer
N’importe quel slicer compatible avec votre imprimante 3D peut convenir.
Cette étape permet de :
- positionner la maquette
- ajuster l’échelle
- configurer les paramètres d’impression
- ajouter les supports si nécessaire
- programmer les changements de filament

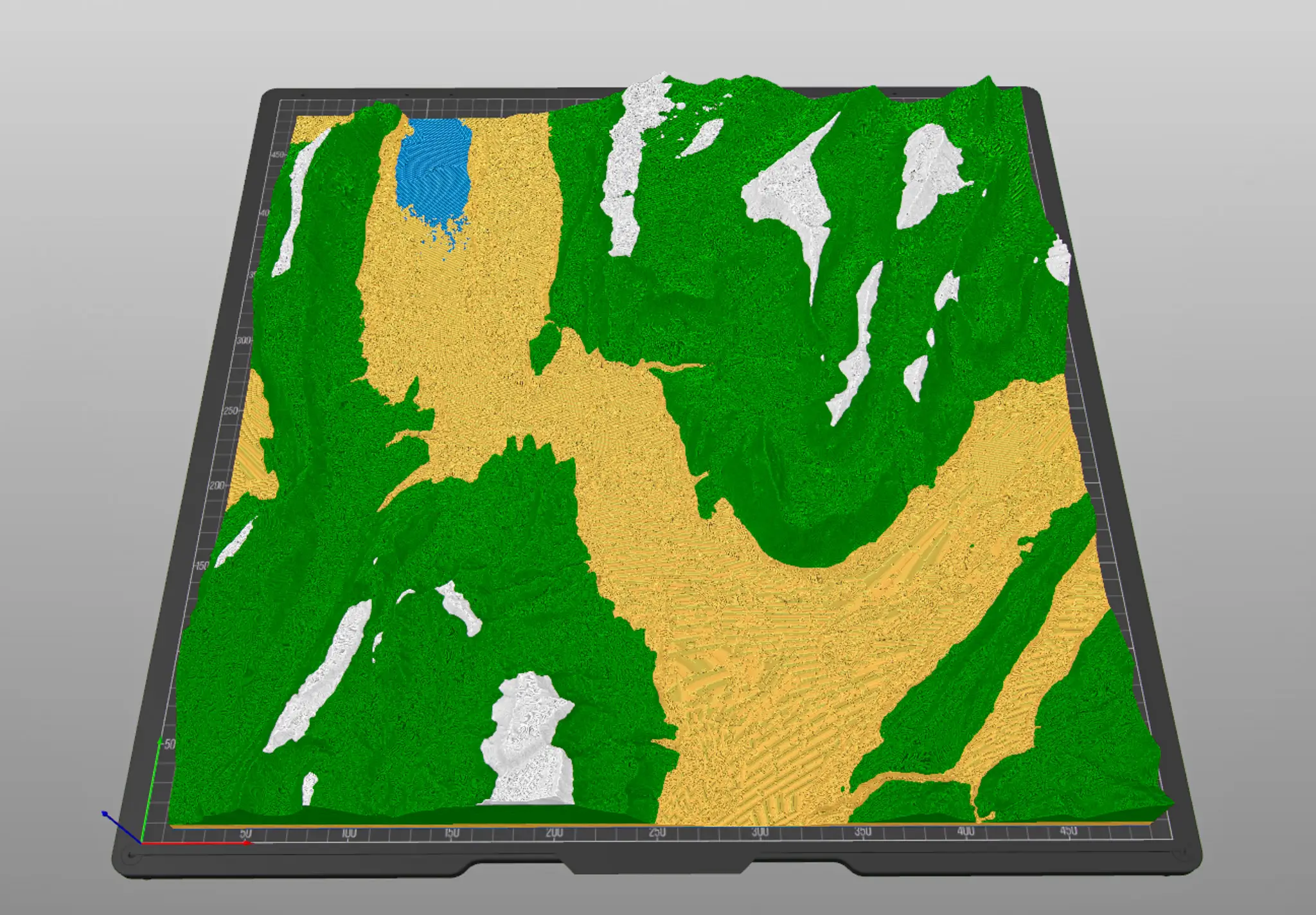

La maquette sur PrusaSlicer
3. Imprimer une maquette grand format
Notre maquette mesurait près de 50 cm de large, ce qui nécessite une imprimante grand format.

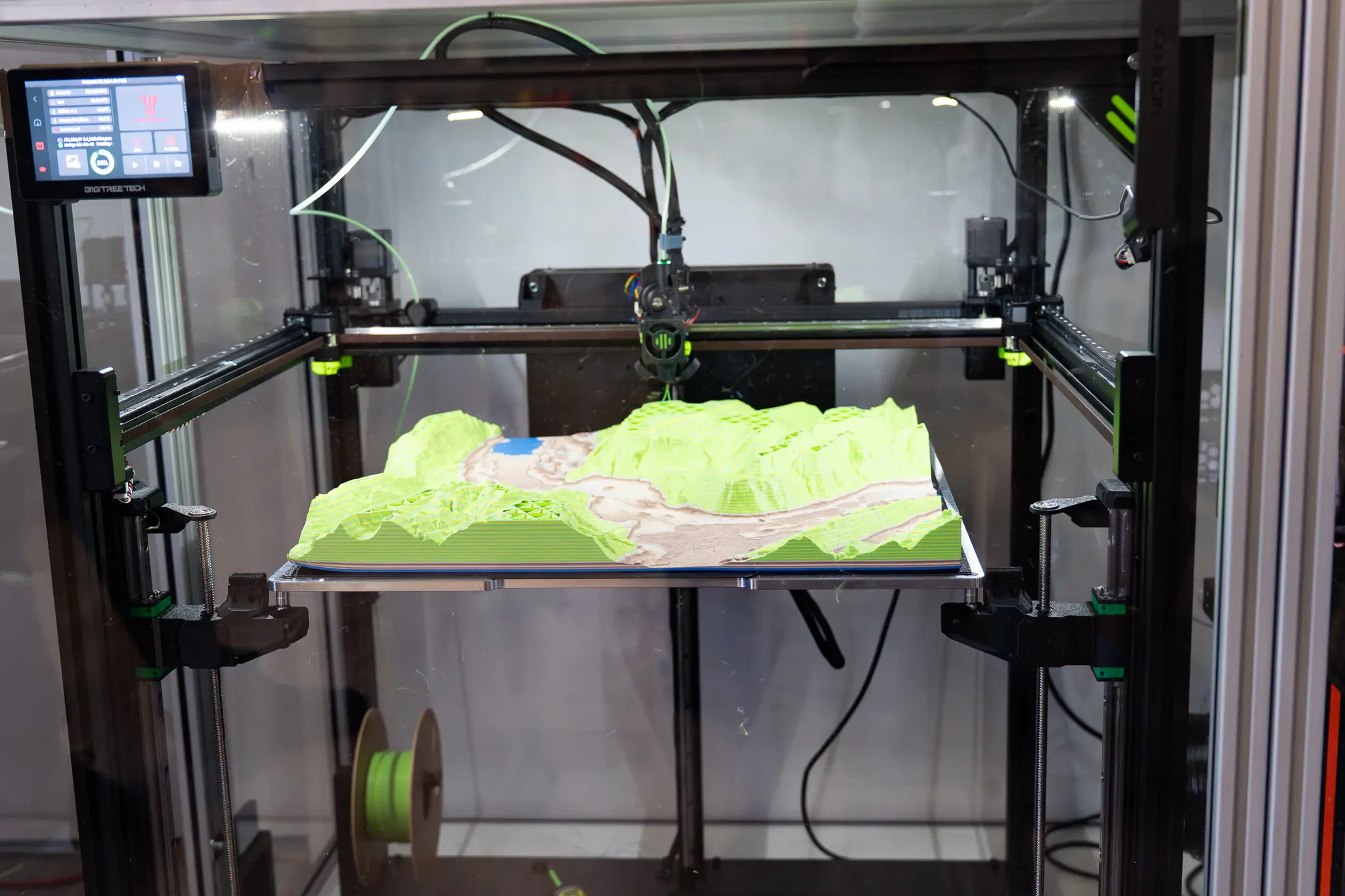

Nous avons utilisé une Rat Rig V-Core 4 500×500, parfaitement adaptée aux grandes pièces grâce à son volume d’impression de 500 x 500 mm.
Ce type de machine permet d’imprimer des maquettes topographiques très détaillées sans avoir à découper le modèle en plusieurs parties.
Ce projet a demandé :
- 53 heures d’impression
- environ 2 kg de plastique PLA
4. Ajouter plusieurs couleurs pendant l’impression

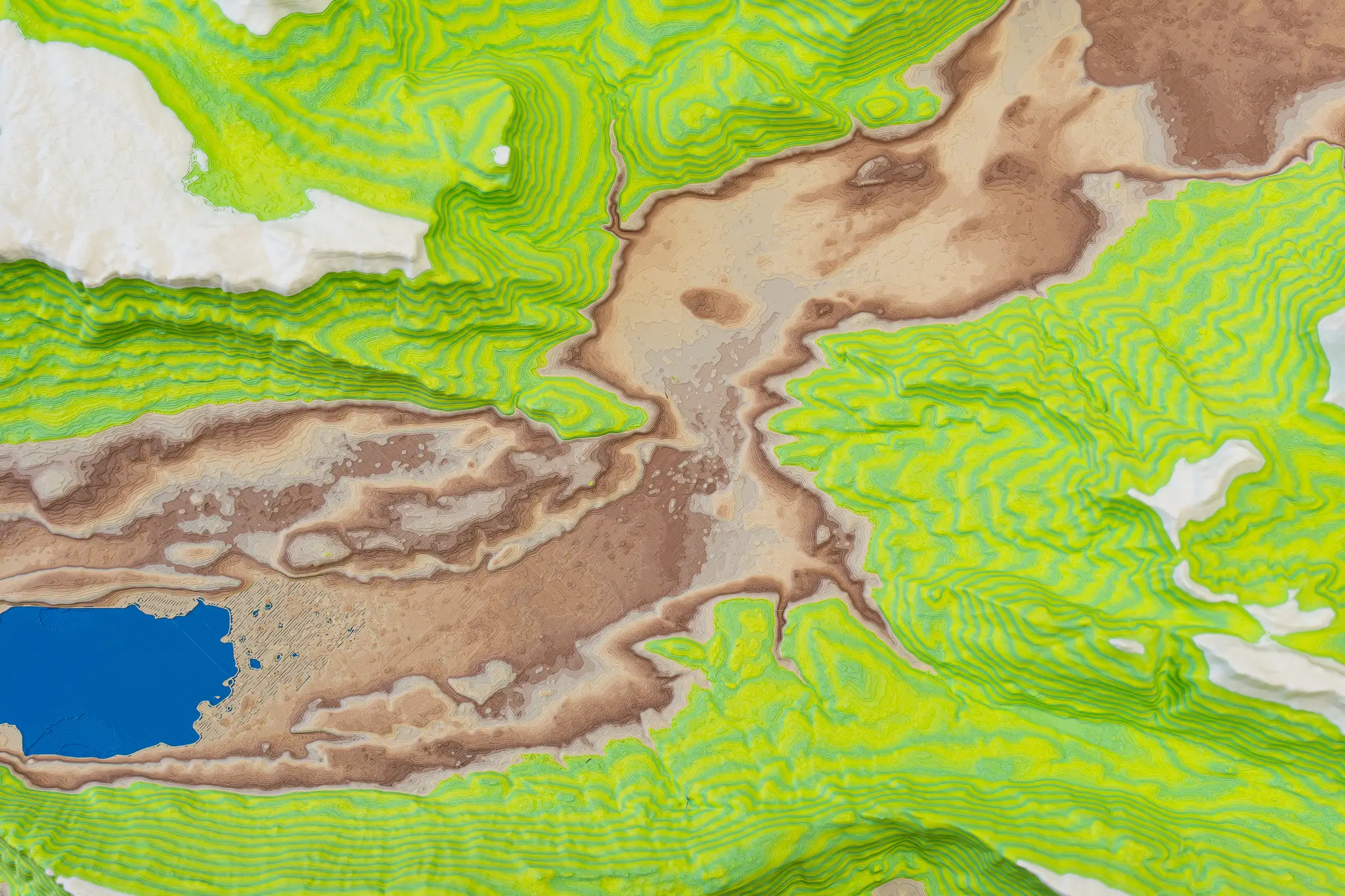

Pour améliorer la lisibilité du relief, nous avons intégré des pauses à certaines couches afin de changer manuellement la couleur du filament.
Cette technique permet par exemple de :
- distinguer les différentes altitudes
- mettre en valeur certaines zones géographiques
- obtenir un rendu visuel plus professionnel
Avec des machines comme la Prusa XL ou la Bambu Lab H2D équipée de l’AMS, l’impression multicolore devient encore plus simple, car les changements de filament sont automatisés.
Présentation au Salon Connexion Industrie 2026
Cette maquette du bassin chambérien sera présentée au Salon Connexion Industrie 2026 à l’aéroport de Chambéry
L’objectif est de montrer les possibilités offertes par l’impression 3D grand format dans la réalisation de maquettes techniques, territoriales et industrielles.
Ce type de projet illustre parfaitement comment la fabrication additive peut répondre à des besoins concrets de visualisation, de communication et de valorisation des territoires.
Créer une maquette topographique en impression 3D est aujourd’hui accessible grâce à des outils simples comme TouchTerrain et des imprimantes grand format performantes. Vous avez un projet de relief spécifique ? N’hésitez pas à nous contacter pour une étude personnalisée.
